液化/再液化气系统

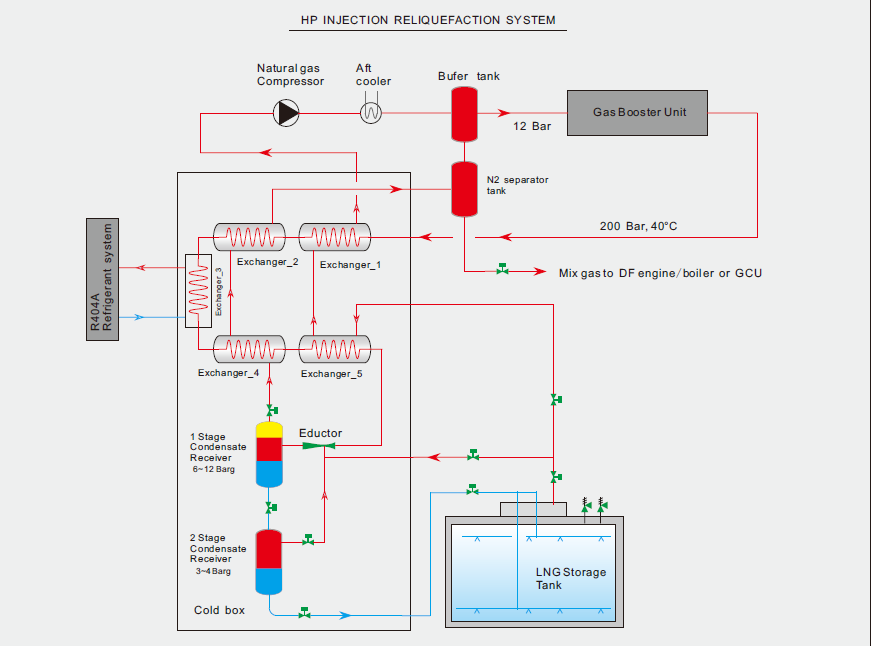

高压射流再液化系统

LNG储罐内的蒸发气经过多级压缩后，增压至20MPa以上，经过压缩后的高压气体进入深冷设备（冷箱）内，依次在预冷换热器，制冷剂蒸发器和换热器中冷却，随后高压、低温的天然气进入引射器进行膨胀，经过膨胀后形成的气液混合物进入到气液分离器中，LNG液体被分离出来进入LNG储罐内，储罐内的气体则由引射器及BOG压缩机吸出进行下一轮的压缩制冷循环。

系统特点

● 系统工艺简单,主要制冷部件为喷射器，其结构简单，安全可靠，无需维护
● 模块化设计，节省安装空间
● 单位功耗约0.55~0.65KWh/kg LNG
● 适用于中小型LNG加注船以及LNG燃料动力船对储罐BOG再液化的需求




更多资料下载 >

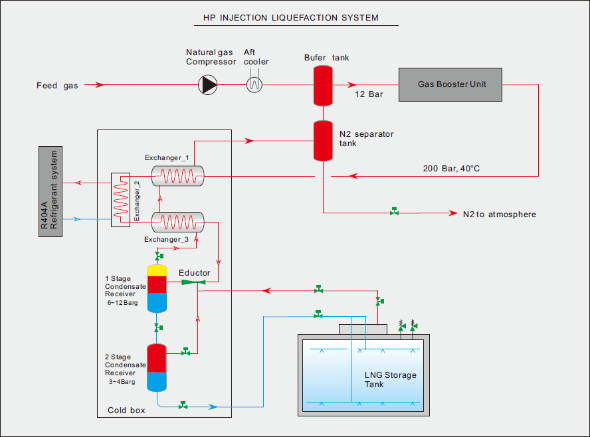

高压射流液化系统

原料气被压缩到12bar并经过后冷却器引入到高压气体增压单元吸口，然后被多级压缩至20Mpa，被压缩的气体进入冷箱被LNG储存舱的蒸发气初步冷却，高压低温气体经喷射器膨胀在冷凝罐中呈气液混合状态，分离出的液体被驳回LNG储存舱，储存舱内生成的蒸发气又被喷射器的真空口不断吸出并与原料气混合进入气体增压压缩机以实现持续的液化循环。

系统特点

● 系统工艺简单,主要制冷部件为喷射器，其结构简单，安全可靠，无需维护
● 模块化设计，节省安装空间
● 单位功耗约0.6~0.7KWh/kg LNG
● 适用于FSRU



更多资料下载 >
